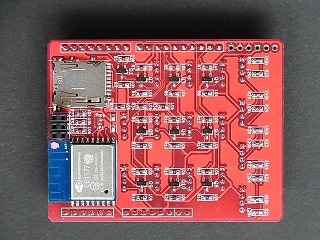

NCES IoT ベース シールド

SeeedStudio社製 Groveパーツ(5V用)を接続可能なシールドです
Arduino M0 Pro,GR-PEACH(LANコネクタ無し) に対応しています

NCESとの共同開発
(クリックで拡大)
○SDメモリカードソケット搭載
○ESP-WROOM-02搭載

使用例 (exshonda様)
Arduino M0 Pro でマルチタスクプログラミング : NCES IoT Base Shield : Milkcocoa

回路図
注:「GROVE - スイッチ(パネルタイプ)」「GROVE - 磁気スイッチ」のようなプルダウンされた信号はアナログ入力を使用してください

販売価格 \10,800円(税込)+ゆうパック送料(発払いor着払い)
ご購入は miconboard @ gmail.com にメールでお問い合わせください(@の前後の空白を消してください)

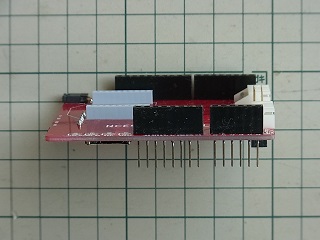

NCES CAN シールド

マイクロチップ製 CANコントローラ MCP2515 と CANトランシーバ MCP2551 を搭載したシールドです

NCESとの共同開発
(クリックで拡大)
○SDメモリカードソケット搭載
○2mmピッチ 10×2ピンソケット搭載

使用例 (exshonda様)
Arduino M0 Pro でマルチタスクプログラミング : CAN通信

回路図
R6,R7,R8,R17,C8は未実装,GS1,GS2,GS3,GS4はオープン
注:CANコネクタの1番ピンは +5V
販売価格 \10,800円(税込)+ゆうパック送料(発払いor着払い)
ご購入は miconboard @ gmail.com にメールでお問い合わせください(@の前後の空白を消してください)

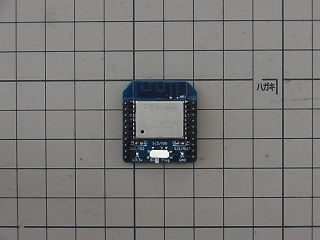

NCES WiFi ボード

ESP-WROOM-02 を裏面に搭載したボードです

NCESとの共同開発(TOPPERS/R2CA対応)
(クリックで拡大)
○2mmピッチ 10×2ピンソケット(VCC/GND/TX/RX/RESETのみ接続)

使用例 (exshonda様)
Arduino M0 Pro でマルチタスクプログラミング : WiFi通信WiFi通信(マルチタスク)ThingSpeakへの接続Milkcocoaへの接続

回路図
販売価格 \3,240円(税込)+ゆうパック送料(発払いor着払い)
ご購入は miconboard @ gmail.com にメールでお問い合わせください(@の前後の空白を消してください)

おしらせ

2015年4月22日
富士ソフト株式会社様より「AUTOSAR開発体験キット」が発売されました!
ニュースリリース
紹介ページ
日刊工業新聞ニュースリリースpdf

NCES TRAINING BOARD が同梱されています.
TOPPERS AUTOSARプラットフォームが移植されており車載システムを模擬したアプリケーション開発を体験し学習できます.

NCES TRAINING BOARD

組込みの基本的なプログラミング実習のための教材ボードです

●教育用シールドとRX63NボードGR-SAKURA(若松通商)のセット
NCESとの共同開発
(クリックで拡大)
○USBケーブル付属
○USB−UART変換モジュール(秋月電子通商AE-FT2232)搭載
○RXシリアルデバッガ対応(ルネサスエレクトロニクスCubeSuite+)
○CANトランシーバ(1ch)搭載
○教材(テキストとプログラム)は名古屋大学NEPから無償公開 (1. 組込みソフトウェア開発技術の基礎)

回路図
回路図_r1:CANトランシーバ(U2)をルネサスエレクトロニクス製HA13721RPJE-EからTI製SN65HVD232Dに変更(2014年4月9日出荷分より)
回路図_r2:GS1,GS2(半田ジャンパ)のパターンが追加となりこれをショート,R36,37,38,39が不要となり未実装(2014年5月26日出荷分より)
(クリックで拡大)
回路図_r3:USB-UART変換部分が個別部品による実装(回路は秋月通商製モジュールAE-FT2232と同等)
注:CANコネクタの1番ピンは +3.3V
販売ページはこちら
または miconboard @ gmail.com にメールでお問い合わせください(@の前後の空白を消してください)


NCES CAN トランシーバ/DE2-115用

CAN-FD対応の TJA1044GT(NXP) を2個搭載したボード
アルテラ(インテル)FPGA開発キット DE2-115(Terasic) の拡張I/Oコネクタに接続して使用する

NCESとの共同開発

回路図
販売価格 \10,800円(税込)+ゆうパック送料(発払いor着払い)
ご購入は miconboard @ gmail.com にメールでお問い合わせください(@の前後の空白を消してください)

NCES CAN トランシーバ/DE0-nano用

CAN-FD対応の TJA1044GT(NXP) を2個搭載したボード
アルテラ(インテル)FPGA開発キット DE0-nano(Terasic) の拡張I/Oコネクタに接続して使用する

NCESとの共同開発

回路図
販売価格 \10,800円(税込)+ゆうパック送料(発払いor着払い)
ご購入は miconboard @ gmail.com にメールでお問い合わせください(@の前後の空白を消してください)

ATK2 RCカー(Nios2版)ベースボード

タミヤ製1/10ラジコンカーにDE0-Nanoを3台搭載可能なベースボード
CANのトランシーバを設けており TOPPERS-ATK2 を CANで連携させることが可能

NCESとの共同開発

使用例

ご購入は miconboard @ gmail.com にメールでお問い合わせください(@の前後の空白を消してください)
